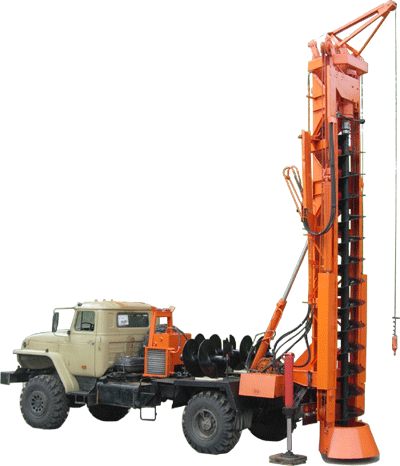

Бурильная машина МРК-800
Бурильная машина МРК-800
Машина предназначена для бурения котлованов в грунтах
I-IV категории по приложению А ГОСТ 30067 и однородных грунтах
сезонного промерзания глубиной до одного метра способом шнекового
бурения.
Бурильная установка машины монтируется на шасси
УРАЛ 43206-1151-41
Машина может комплектоваться оборудованием для
бурения котлованов диаметром 800, 750, 690, 650, 600, 550, 500, 450,
400, 350, 300, 250 и 200мм.
Машина оснащена гидравлическим приводом всех
исполнительных механизмов.
В сравнении с предыдущей моделью МРК-750 А4, машина
имеет повышенный крутящий момент на вращателе, а его непрерывный ход
увеличен до 5 метров.
Бурильная машина оснащена дополнительным крановым
оборудованием, предназначенным для выполнения вспомогательных операций.
По заявке потребителей, машина может быть
укомплектована генератором мощностью до 20 кВт для выполнения сварочных
работ, для привода строительного и прочего электрооборудования, а также
для освещения вахтовых посёлков.
Техническое описание
Технические параметры бурильной машины МРК-800
| Тип бура | шнековый
| | Диаметр бурения, мм | 200-800
| | Максимальная глубина бурения, м, не менее
| | при диаметре бурения 200-250 мм | 26 (18 вставок)
| | при диаметре бурения 300:350 мм | 22.5 (15 вставок)
| | при диаметре бурения 400:500 мм | 15,5 (10 вставок)
| | при диаметре бурения 550:600 мм | 11 (6 вставок)
| | при диаметре бурения 650:800 мм | До 9 (4 вставки)
| | Ход непрерывной подачи вращателя, м | 5
| | Угол бурения, градусы | 90+5
| | Привод вращения бура | гидравлический
| | Привод подачи бура | гидравлический
| | Привод опор и привод укладки мачты | гидравлический
| | Привод крановой установки | гидравлический
| | Максимальный крутящий момент на буре, нм (кг м) | 15000 (1500)
| | Максимальное осевое усилие на буре, н (кг) , не менее
| | при бурении (заглублении) | 50000 (5000)
| | при обратном ходе (выглублении) | 60000 (6000)
| | Максимальная мощность , потребляемая бурильной установкой, кВт, не более | 40
| | Минимальная частота вращения бура, с-1 (об/мин) | 0.15(1.5)
| | Максимальная частота вращения бура, с-1 (об/мин) | 2.0 (20)
| | Скорость бурения в грунтах I-IV категории, м/мин | 2,0-0,5
| | Масса бурильной установки с комплектом бурильного оборудования без шасси, т, не более | 7
| | Масса бурильной машины в транспортном положении (полная), т, не более | 13.3
| | 17. Нагрузка осей шасси в транспортном положении на основание, кн (т), не более:
| | передней оси | 53 (5.3)
| | задней оси | 80 (8.0)
| | Контрольный расход топлива в транспортном режиме при скорости 60 км\ч на 100 км, л, не более | 24
| | Транспортная скорость на горизонтальном участке дороги с твёрдым покрытием, км\ч, не менее | 60
| | Техническая производительность , м\ч, не менее | 16
| | Грузоподъёмность кранового оборудования, т | 1,0
| | Габаритные размеры в транспортном положении, м, не более |
| | длина | 8.5
| | ширина | 2.5
| | высота | 3.85
| | Габаритные размеры в рабочем положении, м, не более
| | длина | 8.85
| | ширина | 2.5
| | высота | 8.4
|
|
